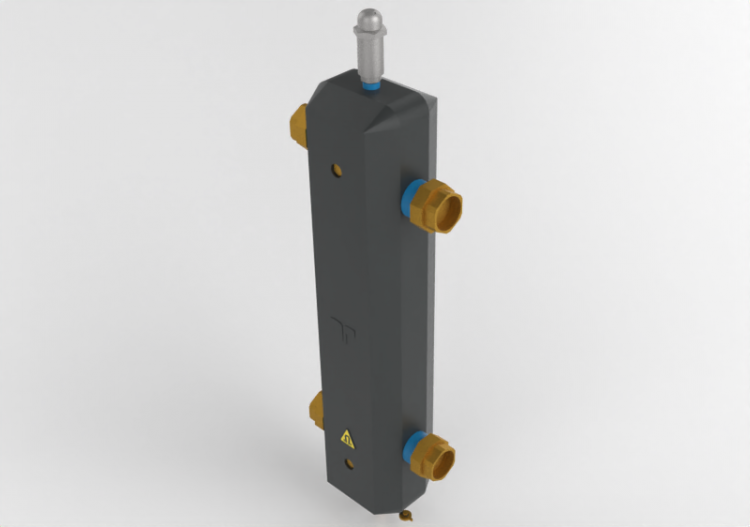

Separatore idraulico magnetico DN50 (2") - 3144ISOL - 314 0008

Separatore idraulico magnetico DN50 (2") - 3144ISOL - 314 0008 (Impianti Meccanici | Download gratuito)

Separatore idraulico magnetico filettato, coibentato, completo di valvola di sfogo aria automatica e rubinetto di scarico con attacco portagomma.Realizzato in: corpo separatore in acciaio Fe360 verniciato con polveri epossidiche, corpo valvola di scarico in ottone CW617N, corpo valvola di sfogo aria in ottone CW617N nichelato, galleggiante valvola di sfogo aria in PP, raccordi in 3 pezzi di connessione in ottone CW617N, tenute idrauliche in NBR e EPDM, coibentazione in PE-X. Connessioni filettate ISO 228 (bocchettoni tenuta piana), attacco frontale G 1/2” F ISO 228 per eventuale porta-sonda. Temperatura massima di esercizio: +100 °C. Temperatura minima di esercizio: 0 °C (purché il fluido rimanga in fase liquida). Pressione massima di esercizio: 10 bar Pressione massima di funzionamento sfogo aria: 4 bar. Potenza magnete: 12.000 Gauss. Compatibilità fluidi: Acqua e soluzioni glicolate (percentuale massima glicole 30%).Misure disponibili: 2” (portata 9 m3/h)
